Láser Combinado Plancha y Tubo
Serie VTM-ST. Una sola máquina que corta plancha plana y perfiles de tubo/estructurales. 3–6 kW, mesa plana hasta 4020 (4′×20′), tubo redondo hasta 180 mm, longitudes hasta 6 m — sin comprar dos máquinas ni duplicar el espacio.
Línea de Productos
Serie ST
Cuatro tamaños de mesa — plancha plana hasta 6000 × 2500 mm y tubo hasta Φ230 mm en la misma máquina.
1 / 5Serie ST

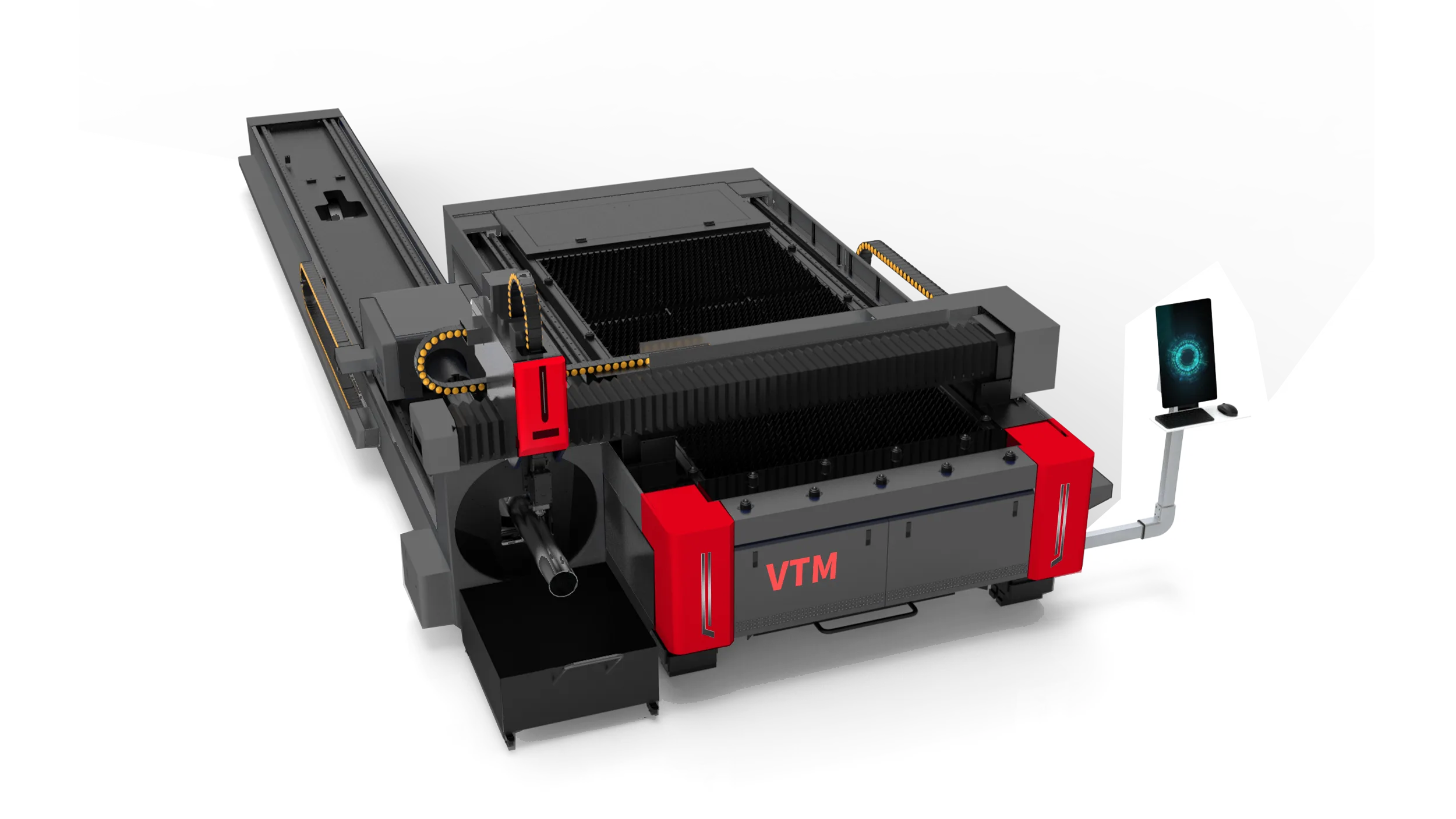

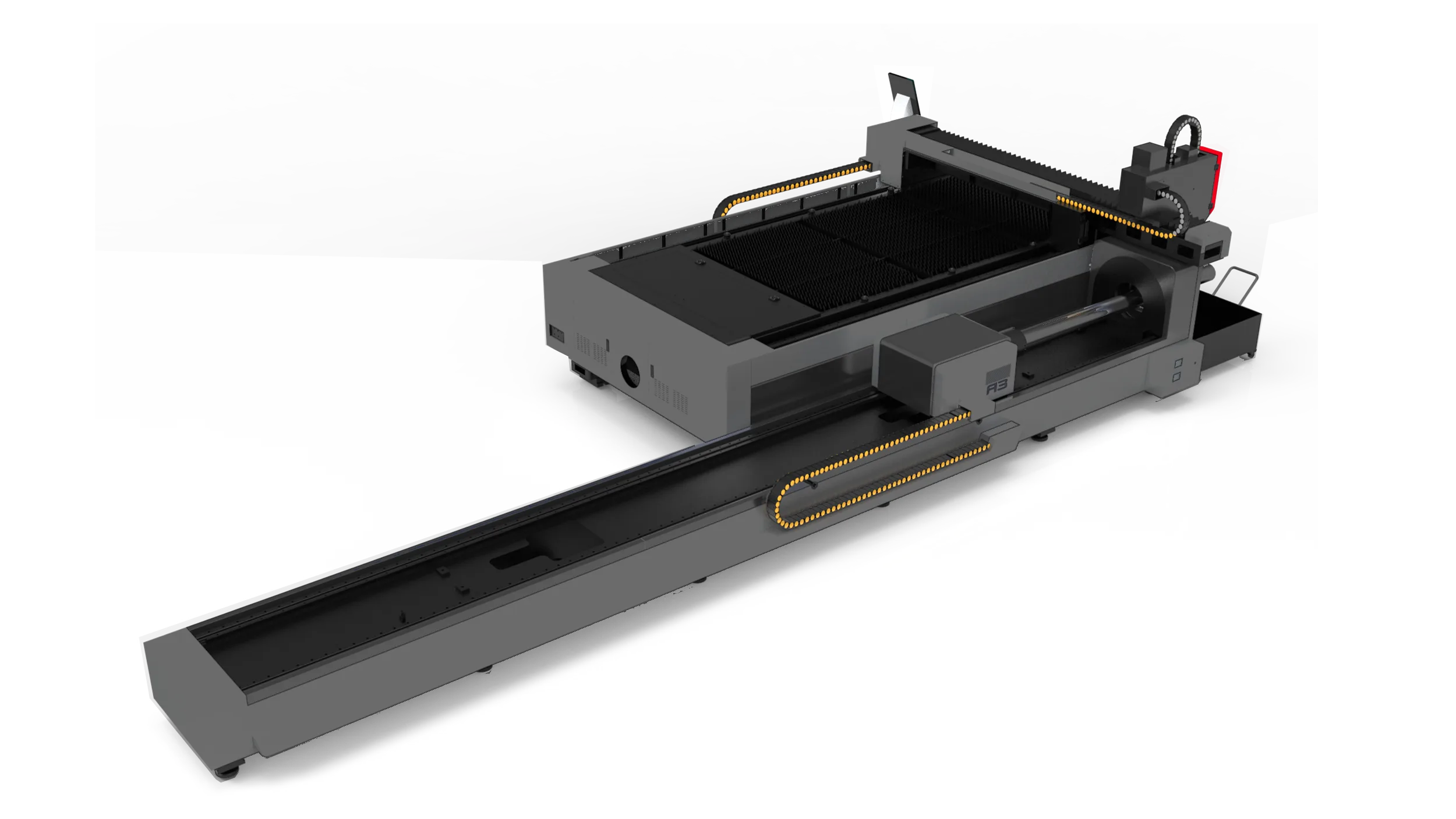

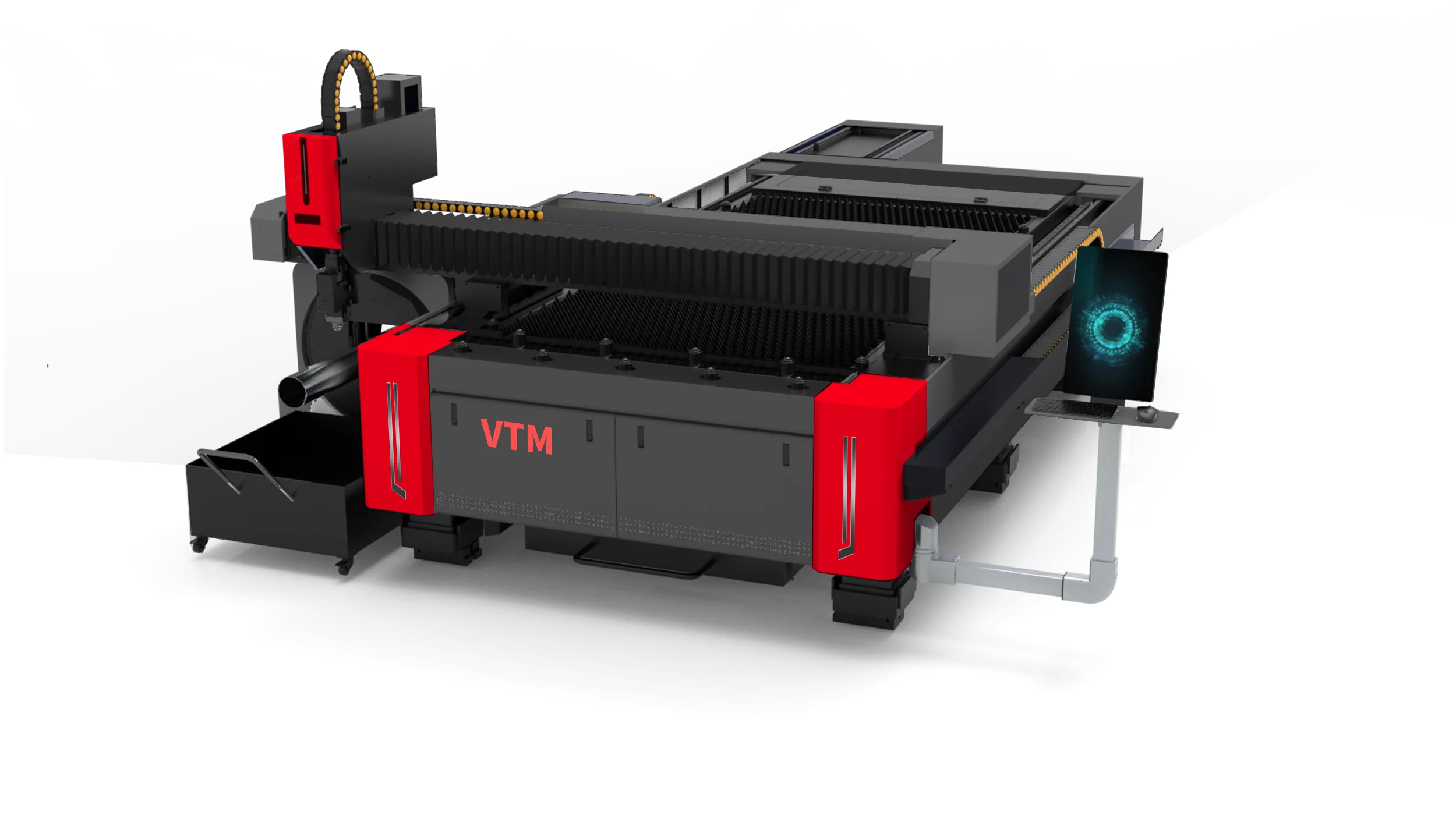

Una máquina, dos capacidades. La VTM-ST corta plancha plana hasta 6000 × 2500 mm y perfiles de tubo redondos/cuadrados hasta Φ230 mm — cuatro tamaños de mesa para adaptarse a su volumen de producción.
Aspectos Destacados
- Producción mixta de plancha y tubo
- Mesas desde 3015 hasta 6025
- Tubo redondo y cuadrado hasta Φ230 mm
- Potencia láser de 2 kW a 6 kW
Especificaciones Técnicas
Especificaciones Completas
VTM-6015ST
6000 × 1500 mm
Área de Trabajo
1520 × 6050 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-4020ST
4000 × 2000 mm
Área de Trabajo
2040 × 4050 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-6025ST
6000 × 2500 mm
Área de Trabajo
2510 × 6100 × 260 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-3015ST
3000 × 1500 mm
Área de Trabajo
1520 × 3100 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-6015ST
6000 × 1500 mm
Área de Trabajo
1520 × 6050 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-4020ST
4000 × 2000 mm
Área de Trabajo
2040 × 4050 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-6025ST
6000 × 2500 mm
Área de Trabajo
2510 × 6100 × 260 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-3015ST
3000 × 1500 mm
Área de Trabajo
1520 × 3100 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-6015ST
6000 × 1500 mm
Área de Trabajo
1520 × 6050 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
VTM-4020ST
4000 × 2000 mm
Área de Trabajo
2040 × 4050 × 100 mm
Recorrido Ejes X Y Z
2000 W, 3000 W, 6000 W
Potencia Láser
Φ20–230 mm □20–230 mm
Diámetro de Corte de Tubo
±0.03 mm
Precisión de Posicionamiento
380V 50Hz
Voltaje
Capacidad de Corte
1–80 mm
Acero al Carbono
1–70 mm
Acero Inoxidable
1–60 mm
Aluminio
1–20 mm
Latón
Mejoras Disponibles
Tecnología
Máquina Combinada vs. Dos Máquinas Separadas
| Feature | VTM-ST Combinada | Mesa Plana + Láser de Tubo |
|---|---|---|
| Costo de capital inicial | Una sola compra | Dos compras de máquinas |
| Espacio de piso requerido | ~55–75 m² | ~90–140 m² |
| Conexiones eléctricas requeridas | Un servicio trifásico 480V | Dos servicios separados |
| Enfriadores requeridos | Uno | Dos |
| Capacidad de corte de tubo | Redondo hasta 180 mm, longitud 6 m | Rango completo (láser de tubo separado) |
| Rendimiento en plancha | Igual que mesa plana independiente | Igual que mesa plana independiente |
| Ideal para | Talleres de producción mixta, espacio limitado | Producción de alto volumen dedicada a tubo o plancha |
Obtener Precio
Solicitar Cotización
Cuéntenos sobre su taller y el trabajo que realiza. Responderemos con precio, plazo de entrega y configuración recomendada dentro de un día hábil.
- Sin compromiso
- Respuesta en 1 día hábil
- Hable directamente con un especialista en maquinaria
Seguir Explorando
Máquinas Relacionadas
Preguntas
Preguntas Frecuentes
Cambiar de corte de plancha plana a corte de tubo toma aproximadamente 10–15 minutos — conecte el ensamble del mandril rotativo al extremo de la máquina, cargue los rodillos de soporte de tubo, cambie el CNC al modo CypTube y alimente el primer tubo. No se requieren herramientas para la conexión del mandril.
No simultáneamente — la máquina opera en un modo a la vez. Sin embargo, puede cortar todas las piezas de plancha para un trabajo, cambiar al modo tubo, cortar todas las piezas de tubo y tener todo listo para el ensamble y soldadura en una sola sesión.
Para la mayoría del trabajo de fabricación, sí. El VTM-ST maneja tubo redondo hasta 180 mm, todos los perfiles estructurales comunes y longitudes de tubo hasta 6 m. Los talleres que trabajan exclusivamente alto volumen de tubo con diámetros superiores a 180 mm deben considerar el VTM-T o VTM-MT dedicado.
En acero carbono: 20 mm (0.75"). En acero inoxidable: 12 mm (0.5"). En aluminio: 10 mm (0.4"). Para trabajo de placa más gruesa, la mesa plana independiente de mayor potencia (12–20 kW) es la herramienta adecuada.
Sí — la variante VTM-ST FE incluye la mesa de intercambio de doble palet en el lado de plancha plana. El mandril de tubo se conecta a la misma máquina independientemente del tipo de mesa.
